一、應用范圍

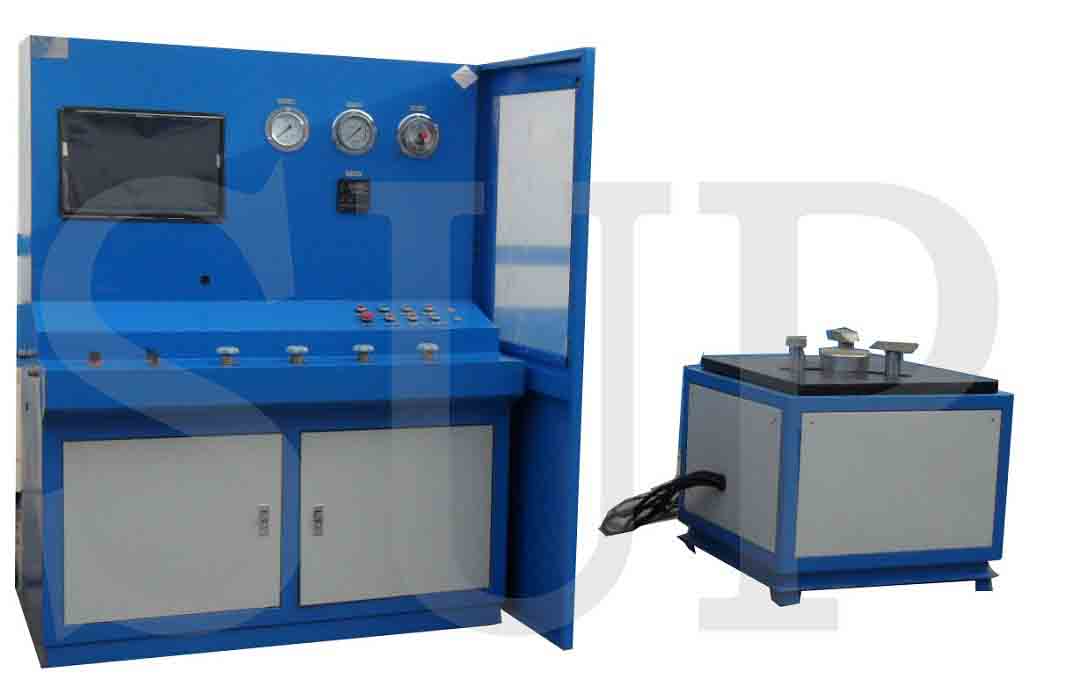

杭州孚通專業生產安全閥校驗臺、安全閥氣密封檢測設備，適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。安全閥校驗臺主要由氣源部分、控制系統、增壓系統、校驗平臺等四部分組成，壓封原件及重要配件采用進口產品，校驗過程密封性能好，清潔無污染，噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。
二、設備特點
- 1、設備設計原理先進，采用孚通液體增壓泵作為夾緊壓力源，以及孚通氣體增壓泵作為測試壓力源，設備中配備一個氣瓶，可連續進行測試。
- 2、測試壓力可以無級調節，升壓速率可以設定。
- 3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
- 4、具有掉電保護功能，停電后系統自動卸壓，終止試驗，最大限度保證操作人員和設備的安全。
三、技術參數
- 1. 校驗用介質為氮氣（ N2 ）（或空氣壓縮機干燥后供氣）。
- 2. 預置氣源氣壓一般為 8Mpa 左右。
- 3. 控制氣源氣壓一般為 0.5 － 0.6Mpa 。
- 4. 校驗范圍： 0 － 40Mpa 。
- 5. 閥門校驗尺寸范圍 DN ： 0 － 600mm 。
- 6. 校驗指標：整定壓力、回座壓力（參考值）。
- 7. 能做各種閥門的密封試驗。
四、設備原理
孚通安全閥校驗臺由四部分組成：氣源部分、控制系統、增壓系統、校驗平臺。- 1.氣源部分：可分為控制氣源和預置氣源，由壓力為 0.3 － 0.6Mpa 的空氣或者氮氣作為控制氣源，預置氣源一般是瓶裝氮氣源。
- 2.控制系統：通過壓力表觀察氣源及增壓系統的壓力，并通過高精度調壓閥調節?？蛇x配計算機自動控制系統，可實現試驗過程的數據采集，自動控制，數據保存和打印試驗報告等功能。
- 3.增壓系統：由孚通增壓泵、單向閥、蓄能器、安全閥、放空閥等組成。
- 4.校驗平臺：由安裝工作臺、密封盤、螺栓壓板等組成。
