一、應用范圍
杭州孚通科技開發的深海模擬水壓試驗機可以進行深海模擬實驗，其深度高達0-10000m（壓力范圍0-100Mpa），廣泛用于各種水下光纜，海底機器人，深海探測設備的水壓模擬實驗，是各研究機構及公司的理想選擇。
二、設備構成
- 1、深海壓力試驗控制裝置，可以采集溫度，壓力等數值。顯示壓力曲線，保存壓力數據到exc。

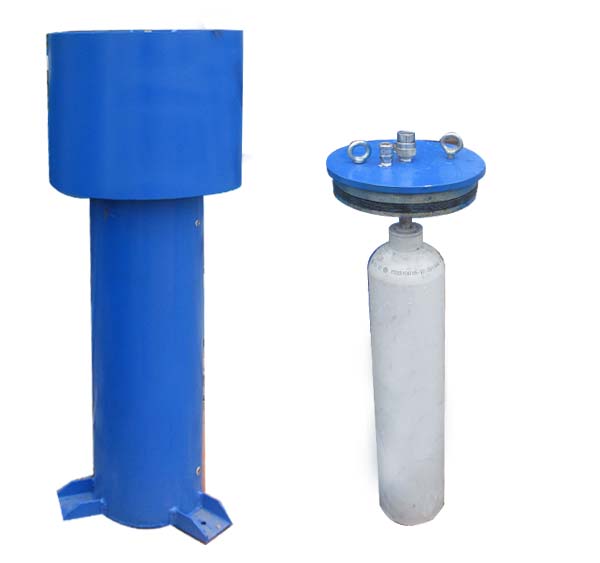

- 2、深海水下模擬高壓罐?？筛鶕?jù)需要選擇大小。耐壓壓力0-100Mpa。高度0-2m，更高要求請咨詢。
- 3、高壓水套控制提升裝置，可通過機器將端蓋提升。
三、設備特點
- 1、配備孚通氣體驅動自動增壓泵，可輕松實現輸出壓力任意可調、可控。
- 2、技術先進，結構設計合理。自動提升，無需人力，安全可靠。
- 3、自動數據采集，方便以后查閱試驗數據。
四、技術參數
- 1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
- 2、最大耗氣量：1Nm3/min。
- 3、壓力測試范圍：0—100Mpa，根據客戶實際需求，選擇相對應的壓力。
- 4、工作介質：水。
- 5、可根據客戶需求配置數據采集系統。
五、型號選擇
產品名稱 |
||
產品型號 |
FUT_HD_500 FUT_HD_1000 FUT_HD_2000 FUT_HD_5000 FUT_HD_10000 (注：后邊數字代表海底深度) |
|
基本原理 |
根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給高壓水套，海底壓力模擬實驗。 |
|
性能參數 |
試驗壓力 |
0~100MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
壓力值分辨率 |
0.1MPa |
|
壓力傳感器 |
試驗壓力采樣頻率1秒 |
|
試驗介質 |
水 |
|
壓力控制方式 |
氣壓驅動或液壓驅動 |
|
操作方式 |
手動控制 ，電腦控制 |
|
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
|
控溫精度 |
平均差±1℃，最大偏差±2℃ |
|
試樣安裝方式 |
高壓水套，自動提升，無需人力 |
|
適用范圍 |
深海探測設備，深海光纜，海底水壓機器人配件等設備 |
|
