一、應用范圍
杭州孚通科技玻璃管耐壓爆破試驗臺、玻璃管水壓爆破試驗設備主要應用于玻璃管的水壓試驗、耐壓試驗和爆破試驗。設備遵循標準HG/T 2436-93、QB961、HG/T 2435的試驗要求，設計原理先進，可以手動控制，也可以選擇自動控制系統。

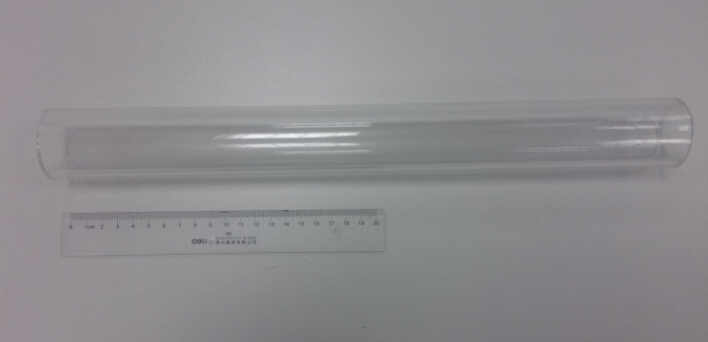

二、被測管件及采集軟件
三、設備特點
- 1、配備孚通增壓泵，可輕松實現輸出壓力任意可調、可控。
- 2、可以選配數據采集系統，可以實時顯示整個試驗過程的壓力數據，控制升壓和時間，打印試驗報告等。
- 3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
- 4、針對玻璃管專門制作的工裝密封系統，密封性能好，密封壓力高，可實現耐壓試驗過程和爆破試驗密封無泄漏。
四、技術參數
- 1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
- 2、最大耗氣量：1Nm3/min
- 3、壓力測試范圍：0—20Mpa，根據客戶實際需求，選擇相對應的壓力。
- 4、工作介質：水、液壓油、乳化液等。
- 5、可根據客戶需求配置曲線記錄儀，數據采集系統、試驗控制系統等。
四、型號選擇
產品名稱 |
||
產品型號 |
FUT_BPXT_5,FUT_BPXT_7,FUT_BPXT_10,FUT_BPXT_15,FUT_BPXT_20 |
|
基本原理 |
在控制系統控制下，由高壓液體泵產生合適壓力的高壓液體輸出，通過壓力表、數據采集系統等觀察試驗件試驗情況 |
|
性能參數 |
試驗壓力 |
0~20MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
壓力值分辨率 |
0.1MPa |
|
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
|
試驗介質 |
水或液壓油 |
|
壓力控制方式 |
氣壓驅動或液壓驅動 |
|
操作方式 |
手動控制 ，電腦控制 |
|
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
|
試樣安裝方式 |
手動或自動夾緊 |
|
結構組成 |
動力系統，壓力控制系統，工件安裝裝置 |
|
適用范圍 |
玻璃管水壓試驗、耐壓試驗、爆破試驗 |
|
