一、應用范圍
杭州孚通科技軟管脈沖測試機適用于花灑軟管、出水口軟管、編織管等的脈沖測試，高低溫循環測試，設備通過觸摸屏+PLC的控制模式或通過計算機軟件控制，可以設定壓力、溫度、時間等相關參數，可以打印試驗報告。

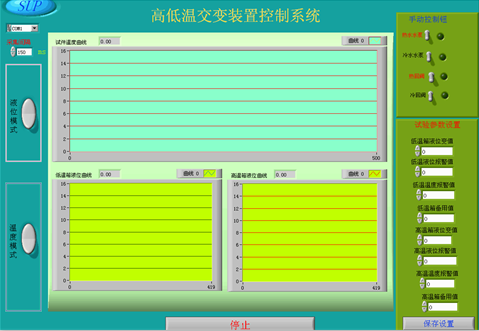

控制軟件：
二、參考標準
- 1.按ASME A112.18.6標準才軟管做100,000次脈沖測試。
- 2.按W543和AS3499標準要求對軟管做溫度變化特性測試。
- 3.按En1112和En1113標準對軟管做冷熱循環測試。
三、設備特點
- 1.使用不銹鋼多級泵提供壓力，使用數字流量計顯示流量，計算機配置產品可根據要求形成流量曲線。
- 2.采用獨立的熱水箱和冷水箱，熱水箱里安裝有不銹鋼加熱管，在溫控器控制下可將熱水維持在設定的溫度。冷水箱通過制冷機維持在恒定的溫度。
- 3.熱水箱里安裝有攪拌循環泵，以保證水溫均勻。
- 4.兩臺供水泵分別將熱水箱和冷水箱中的水輸出，在熱沖擊測試的過程中兩臺水泵持續開啟，通過電磁閥控制冷熱水的切換，從而保證快速切換冷熱水。
- 5.可以外接打印機打印相關測試結果。
四、設備構成
- 1.本試驗臺由3 個主要部分組成：
- 1.溫度控制模塊：溫控器、冷水箱、熱水箱、熱電偶、冷水機、不銹鋼加熱管。
- 2.壓力控制模塊：不銹鋼多級離心泵、變頻器。
- 3.綜合控制系統：觸摸屏--PLC或者計算機-軟件。
五、技術參數
產品名稱 |
||
產品型號 |
FUT_RMXT |
|
基本原理 |
根據不同壓力和溫度要求，溫控器控制冷水箱和熱水箱的溫度，多級離心泵實現壓力輸出。 |
|
性能參數 |
試驗壓力 |
0~2MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
壓力值分辨率 |
0.01bar |
|
溫度交變頻率 |
可根據需要定制 |
|
試驗介質 |
水 |
|
操作方式 |
電腦控制 、PLC控制 |
|
控溫精度 |
平均差±1℃，最大偏差±2℃ |
|
溫度控制范圍 |
熱水箱：常溫-70℃，冷水箱：20℃ |
|
結構組成 |
溫度控制模塊、壓力控制模塊、綜合控制系統 |
|
適用范圍 |
花灑軟管、出水口軟管、衛浴軟管、編織管 |
|
